零线电流消除装置

CpCurve- NLPB零线电流消除装置

时间:2018-08-27浏览次数:9374次

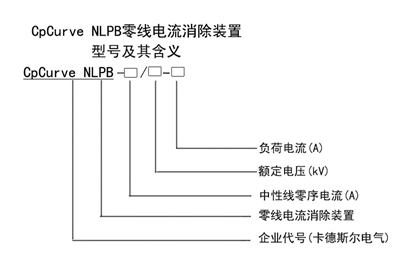

型号说明

产品概述

◆公司针对有源滤波器价格昂贵,且处理零序电流谐波(其中包括3次谐波)容量变小,可靠性相对变差的问题,提出利用可靠性更高、经济性更好的新型有源无源混合的谐波治理技术。

本产品采用更经济、更可靠的新型无源滤波技术滤除零序电流谐波分量,避免有源滤波技术处理零序电流分量时产生的问题,同时无源滤波技术采用纯感性结构有效的避免了传统无源滤波技术参数易偏移、容易发生谐振等缺点。采用有源滤波技术处理对称电流谐波分量,相对于单纯的无源滤波技术,提高设备灵活性。

  ◆本产品将各个主要功能部分,划分成各个模块,这种结构称为单元式结构。单元式结构具有结构紧凑、整洁美观、易于集约化生产,组装快捷方便,便于维修维护等优点。其优越性是传统结构所无法比拟的。不同功能的单元可像搭积木一样组合并安装到同一个柜内,空间利用率高。

产品特点

1)非等比设计:模块化非等比设计使同容量回路数量及开关次数达到最优化,大大提高可靠性。

2)连接更简便:由于每个模块自成相对独立的系统,同时每个模块备有主回路和控制回路两个接口,模块本身已组装。

3)经济可靠:相对于有源滤波器,本产品所采用的无源零序滤波技术的零序谐波治理能力更强,可靠性更高,经济性更好。因此相对于有源滤波器,本产品更加经济可靠。

4)扩容更方便:在用户补偿容量不足时可以随时增加模块进行扩容而不需变动柜子结构。

5)检修更容易:可直接将模块抽出来更换模块部件,余下模块可继续工作。

6)进线更灵活:上进线及下进行均可选择,还可设置主断路器。

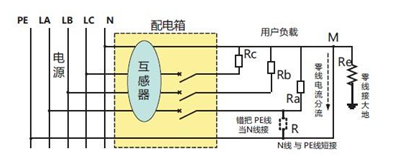

产品原理图




技术参数

系统电压

110~690V ±20%

额定频率

50HZ  60HZ

控制电压

12V/DC
  12V/DC(电子开关)

放电电阻

内置

防护等级

IP00

安装条件

户内安装

投切方式

可控硅投切

铜排截面

3×15mm





环境温度

 最高环境温度:55℃

日平均最高温度:45℃

年平均最高温度:35℃

最低环境温度:-10℃

符合标准

IEC-61921,IEC-60831



产品优势

一、提高用电安全:

A、消除零线电流,避免引发火灾。    B、避免线零带电压对人身安全造成伤害。

C、消除零线电流对零线和变压器的危害。

二、扩容系统容量。

A、提高三相供电系统变压器的利用率。  B、消除变压器单相过流或饱和题。

三、节能降损:

  A、消除零线线损。              B、消除变压器零线电流环流损耗和铁芯损耗。

四、节约成本资源:

A、节约零线的金属资源。          B、延长用电设备的使用寿命。

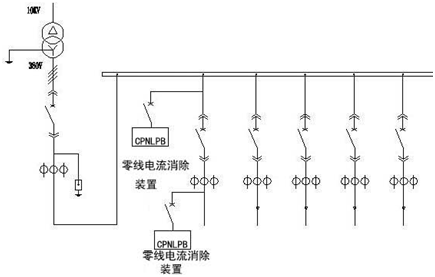

系统示意图
